Световоды и инструменты для медицины, науки и техники

Оптические технологии давно перестали ограничиваться сферой телекоммуникаций и лабораторными экспериментами. Сегодня свет используется как точный рабочий инструмент для диагностики, измерений, визуального контроля, передачи энергии и исследования различных процессов. В основе многих таких решений находятся световоды, оптические волокна, гибкие направляющие элементы и специализированные инструменты, способные доставлять свет в труднодоступную область или, наоборот, передавать полученную информацию к измерительной системе. Благодаря этому оптика объединяет медицину, научные исследования и промышленную технику в единую технологическую среду.

Развитие специализированных оптических компонентов позволяет создавать компактные системы для задач, где обычная подсветка или электронный датчик оказываются недостаточно эффективными. Подробнее о современных решениях и направлениях их применения представлена информация на https://polironik.ru/. При этом конкретная конструкция световода определяется не только длиной волны, но и требуемой гибкостью, диаметром, способом передачи излучения, условиями эксплуатации и особенностями оборудования, с которым оптический элемент должен работать.

Что представляет собой световод

Световодом называют конструктивный элемент, предназначенный для направленной передачи оптического излучения от источника к определенной зоне. В зависимости от назначения он может иметь вид тонкого волокна, гибкого жгута, жесткого стержня, многоволоконной сборки или более сложной оптической системы. Основная задача такого компонента заключается в том, чтобы доставить свет с минимальными потерями и в заданной геометрии.

Принцип работы основан на управлении распространением света внутри оптической структуры. В простейшем варианте свет перемещается по сердцевине материала благодаря разнице оптических характеристик сердцевины и окружающего слоя. Более сложные решения позволяют формировать определенную форму светового пятна, изменять направление излучения, разделять спектральные диапазоны или использовать оптический элемент одновременно для передачи света и получения измерительной информации.

Поэтому световод нельзя рассматривать исключительно как «кабель для света». В современной аппаратуре он становится частью функционального механизма. От его параметров зависят точность освещения, равномерность распределения энергии, доступность исследуемой зоны и качество взаимодействия между источником излучения и объектом.

Какие бывают оптические световоды

Конструкция и характеристики световода подбираются в зависимости от конкретной задачи. Универсального варианта, одинаково подходящего для медицинского оборудования, лазерного комплекса, спектрометра и промышленного измерительного стенда, не существует.

К распространенным разновидностям относятся:

• оптические волокна малого диаметра, рассчитанные на передачу света на определенное расстояние;
• многоволоконные жгуты, объединяющие большое количество отдельных волокон;
• гибкие световоды, предназначенные для работы в местах с ограниченным пространством и сложной траекторией;
• жесткие световоды, используемые там, где требуется стабильная геометрия оптического канала;
• рассевающие элементы, которые выводят свет не только через торец, но и через заданную боковую поверхность;
• специализированные лазерные световоды, рассчитанные на передачу интенсивного излучения;
• волоконно-оптические сенсорные элементы, способные использовать изменения светового сигнала для измерения физических параметров.

Отдельную категорию формируют оптические инструменты, в которых световод объединяется с линзами, отражающими элементами, защитной оболочкой, рабочим наконечником или механическим приводом. В таком исполнении оптика становится частью полноценного измерительного либо медицинского инструмента.

Световоды в медицинской технике

Медицина предъявляет к оптическим компонентам особенно высокие требования. Устройство должно обеспечивать предсказуемую передачу света, сохранять рабочие характеристики при эксплуатации и соответствовать требованиям конкретной медицинской системы. В некоторых случаях важнейшим параметром становится миниатюрность, в других — гибкость, устойчивость к обработке или способность работать с определенным диапазоном излучения.

Одним из наиболее очевидных направлений является эндоскопическая техника. Световод помогает доставить освещение непосредственно к области наблюдения, тогда как изображение может передаваться отдельным оптическим каналом или формироваться с помощью миниатюрной камеры. Такая архитектура дает возможность исследовать участки организма, которые невозможно качественно осветить обычным внешним источником.

Оптические технологии также применяются в системах, где требуется не только освещение, но и направленная доставка лазерной энергии. В подобных конструкциях большое значение имеют спектральный диапазон, допустимая мощность, качество торцевой обработки, радиус изгиба и способность световода сохранять характеристики при работе с конкретным источником.

Оптические волокна и волноводные устройства используются также в сенсорных системах. Изменение интенсивности, фазы, спектральных характеристик или других параметров света может быть связано с воздействием температуры, давления, деформации или состава окружающей среды. Это открывает возможности для создания компактных измерительных решений, в том числе для медицинского мониторинга.

Диагностика и визуализация

Одно из преимуществ оптики заключается в возможности работать с объектом дистанционно. Источник и приемник сигнала могут находиться на определенном расстоянии от исследуемой зоны, а световод соединяет оборудование с рабочим участком. Такой принцип особенно ценен там, где пространство ограничено или прямой доступ затруднен.

В диагностическом оборудовании свет используется для получения изображения, анализа отраженного излучения, регистрации флуоресценции и определения различных характеристик исследуемой среды. Оптический канал при этом должен обеспечивать стабильную передачу сигнала и не вносить чрезмерных искажений.

Отдельное направление связано с оптической когерентной томографией и другими методами визуализации, где свет выступает источником информации о структуре тканей. В эндоскопических системах оптические компоненты могут быть выполнены в виде миниатюрных гибких или жестких конструкций, способных работать внутри медицинского инструмента.

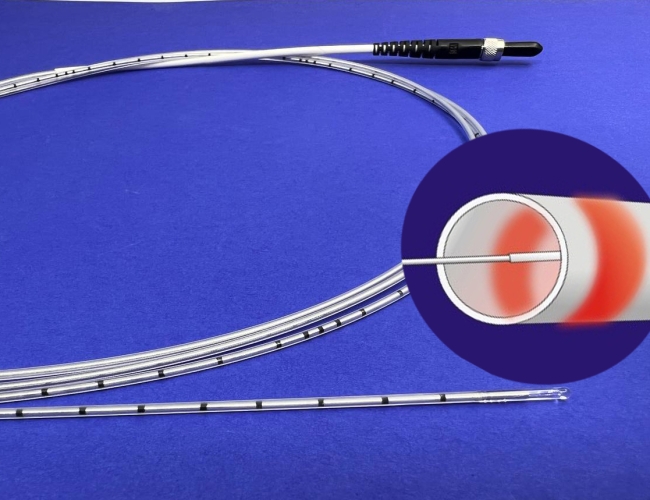

Применение в лазерной медицине

Лазерный источник генерирует излучение в заданном диапазоне, однако сам источник не всегда может находиться рядом с рабочей зоной. Световод в таком случае выполняет роль транспортного канала. Он позволяет доставить энергию туда, где она необходима, сохраняя заданную направленность и обеспечивая удобство работы оборудования.

При выборе элемента для лазерной системы учитываются:

• рабочая длина волны и спектральные характеристики излучения;
• максимальная допустимая оптическая мощность;
• диаметр оптического канала;
• допустимый радиус изгиба;
• характер распределения энергии на выходе;
• качество торцевого элемента и способ формирования светового пятна;
• устойчивость конструкции к нагреву и механическим воздействиям.

Особенно важно учитывать, что визуально похожие световоды могут иметь совершенно разные рабочие возможности. Компонент, предназначенный для обычного освещения, не обязательно подходит для передачи мощного лазерного излучения. Ошибка в выборе способна привести не только к снижению эффективности системы, но и к повреждению оптического элемента.

Световоды в научных исследованиях

Научная аппаратура часто работает с сигналами очень небольшой интенсивности, поэтому стабильность оптического канала приобретает особое значение. Световод может соединять источник, исследуемый объект и регистрирующий прибор, позволяя размещать элементы установки независимо друг от друга.

В лабораториях оптические направляющие применяются в спектроскопии, фотометрии, флуоресцентных исследованиях, микроскопии, экспериментальной биофотонике и различных сенсорных системах. Благодаря гибкости некоторые конструкции дают возможность проводить измерения в труднодоступных участках экспериментального стенда.

Интерес представляет и развитие волоконно-оптических датчиков. В отличие от традиционных электрических сенсоров, оптический элемент может использовать изменение характеристик света в качестве носителя измерительной информации. Такой подход особенно интересен для среды, где присутствуют электромагнитные помехи или требуется электрически пассивный измерительный участок.

Оптические инструменты для технических задач

В промышленности световоды применяются не только для освещения. Они помогают организовывать дистанционный контроль, проводить измерения, направлять излучение к рабочему объекту и получать данные с участков, куда сложно установить крупный прибор.

Например, в техническом диагностическом комплексе оптический канал может использоваться для подсветки внутренней поверхности детали. В другом случае через волокно передается сигнал к спектрометрическому модулю. В лазерной установке тот же принцип позволяет вынести источник излучения за пределы рабочей зоны.

Особую ценность имеют компактные решения для оборудования с ограниченными габаритами. Тонкий оптический элемент способен проходить через узкие каналы и изгибаться по заданной траектории, сохраняя возможность передачи света. Это расширяет возможности миниатюризации приборов.

Почему материал имеет значение

Оптические характеристики световода зависят от материала сердцевины, оболочки и дополнительных конструктивных слоев. Для одних задач оптимальным выбором становится стекло, для других — полимерная основа или комбинированная структура.

Стеклянные световоды отличаются хорошими характеристиками передачи излучения и могут применяться в точных оптических системах. Однако конструкция на их основе должна учитывать требования к механической защите.

Полимерные варианты могут быть интересны благодаря гибкости, небольшому весу и возможности создавать нестандартные формы. Такие свойства востребованы в носимых устройствах, гибких сенсорах и системах, где оптический элемент должен повторять сложную траекторию.

Комбинированные конструкции позволяют разделять функции между несколькими материалами. Один слой отвечает за передачу света, другой — за механическую защиту, а дополнительная оболочка может повышать устойчивость к внешней среде.

Как выбирается подходящий световод

Выбор оптического компонента целесообразно начинать не с внешнего вида изделия, а с анализа будущего режима эксплуатации. Сначала определяется, какой источник будет использоваться, какой свет должен передаваться и где окажется конечная точка оптического канала.

После этого оцениваются механические и эксплуатационные условия:

1. рабочий спектральный диапазон;
2. необходимая длина световода;
3. требуемый диаметр;
4. допустимый радиус изгиба;
5. уровень передаваемой мощности;
6. температура эксплуатации;
7. контакт с жидкостями, химическими веществами или биологической средой;
8. требования к стерилизации или очистке, если речь идет о медицинской аппаратуре;
9. тип подключения к источнику и приемному оборудованию;
10. необходимость формирования определенной геометрии светового потока.

Такой алгоритм позволяет избежать распространенной ошибки, когда компонент выбирается только по диаметру или длине. Два изделия одинакового размера могут принципиально отличаться по допустимой мощности, спектральному диапазону и оптической эффективности.

Оптические инструменты как часть единой системы

Современная техника все чаще строится по модульному принципу. Световод редко работает изолированно: он соединяется с источником, линзами, фильтрами, сенсорами, измерительной электроникой и программным обеспечением. Поэтому характеристики отдельного компонента необходимо рассматривать в контексте всей установки.

Например, высокая эффективность передачи света не всегда означает оптимальный результат. Если приемная часть системы рассчитана на другой диапазон, если световое пятно имеет неподходящую форму или если механическая конструкция ограничивает радиус изгиба, преимущества отдельного оптического элемента могут оказаться невостребованными.

По этой причине инженерная оценка должна учитывать весь оптический тракт. Источник, световод, рабочий наконечник и приемник должны соответствовать друг другу по своим характеристикам.

Точность, безопасность и надежность

Оптическая система требует аккуратного обращения. Загрязнение торцевой поверхности, чрезмерный изгиб, механическое повреждение оболочки или неправильное соединение способны изменить параметры передачи света. Для мощных лазерных систем подобные проблемы могут становиться особенно серьезными.

При эксплуатации оборудования большое значение имеют следующие правила:

• не допускать превышения допустимой мощности;
• не нарушать установленный радиус изгиба;
• защищать торцевые поверхности от пыли и загрязнений;
• использовать совместимые разъемы и переходные элементы;
• контролировать состояние защитной оболочки;
• не применять медицинский или лабораторный компонент вне предусмотренного режима эксплуатации;
• при работе с лазером соблюдать требования оптической безопасности.

Для медицинского оборудования к этим требованиям добавляются особенности конкретного изделия: совместимость с методами обработки, требования к материалам, герметичности, стерильности и биологической безопасности. Поэтому эксплуатационная документация конкретного компонента имеет не меньшее значение, чем его оптические характеристики.

Перспективы развития световодных технологий

Одно из заметных направлений развития связано с уменьшением размеров оптических устройств. Миниатюризация позволяет переносить сложные функции в более компактные медицинские зонды, лабораторные датчики и промышленные измерительные системы.

Другим перспективным направлением становится объединение нескольких функций в одном оптическом элементе. Световод может одновременно выполнять задачи передачи излучения, регистрации изменений среды и взаимодействия с сенсорным модулем. Такие решения особенно интересны для медицинских и носимых устройств, где пространство ограничено.

Развиваются и гибкие оптические структуры. Их преимущества связаны с возможностью размещения в подвижных конструкциях, на поверхности сложных объектов и в системах, где требуется повторяемая деформация. Исследования мягких волноводов показывают потенциал подобных технологий для биомедицины, носимых устройств и роботизированных систем.

В дальнейшем важную роль может сыграть сочетание оптики с интеллектуальной обработкой данных. Сам световод при этом становится частью сенсорной системы, а изменения оптического сигнала анализируются программными алгоритмами. Такой подход способен повысить информативность измерений без существенного увеличения размеров оборудования.

Итог

Световоды и специализированные оптические инструменты представляют собой важный элемент современной технической инфраструктуры. Они позволяют направлять излучение, передавать оптические сигналы, проводить дистанционные измерения, освещать труднодоступные зоны и создавать компактные сенсорные системы.

В медицине такие решения связаны с эндоскопией, диагностической визуализацией, лазерными процедурами и мониторингом различных параметров. В научной сфере они помогают строить гибкие измерительные комплексы и проводить эксперименты с оптическими сигналами. В промышленности световоды расширяют возможности контроля, диагностики и передачи энергии в ограниченное пространство.

Главное преимущество оптического подхода заключается в возможности точно управлять светом там, где традиционные методы оказываются неудобными. При грамотном подборе материала, геометрии, спектрального диапазона и конструктивного исполнения световод превращается из простого элемента передачи излучения в полноценный функциональный компонент сложной системы. Именно поэтому развитие оптических инструментов остается значимым направлением для медицины, фундаментальной науки, приборостроения и современной техники.
