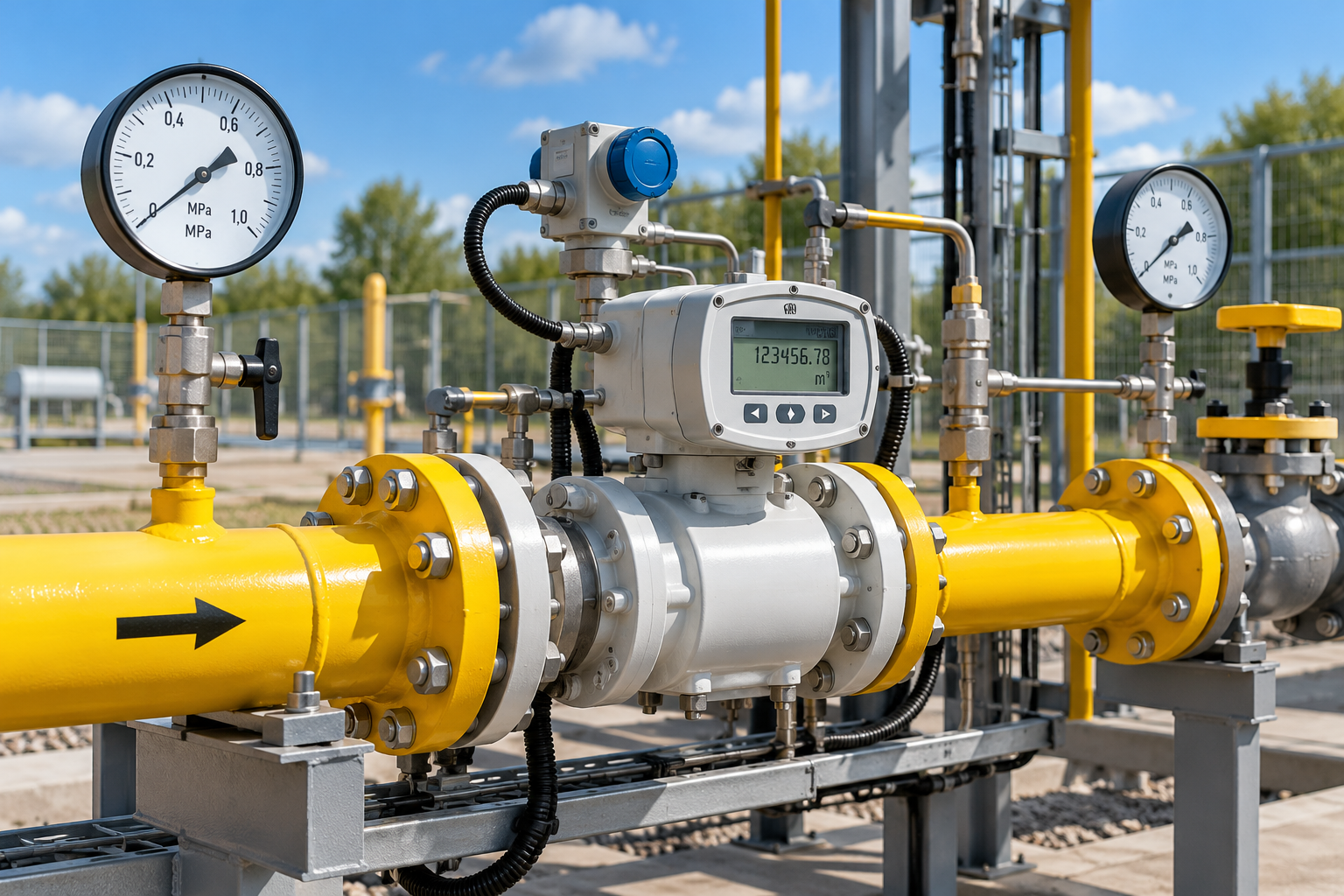

Узел учета газа — это не просто расходомер в трубе. Это комплекс приборов, трубопроводной обвязки и программного обеспечения, от которого зависит, насколько корректно предприятие будет рассчитываться с поставщиком и контролировать собственное потребление. Ошибка в подборе компонентов обходится дорого: неточные показания ведут к спорам с контрагентами, а неудачная компоновка — к дополнительным затратам на переделку.
Разберем по порядку и предлагаем узнать больше из чего складывается узел учета, какие решения применяются на практике и на что стоит обращать внимание при выборе.
Из чего состоит узел учета газа
Типовой узел учета включает несколько функциональных блоков. Первый — измерительный, где установлен первичный преобразователь расхода. Второй — датчики давления и температуры, без которых приведение объема газа к стандартным условиям невозможно. Третий — вычислитель или корректор, обрабатывающий сигналы. И четвертый — запорная и регулирующая арматура, а также фильтры, защищающие приборы от загрязнений.
В зависимости от задачи состав меняется. Для коммерческого учета требования строже: здесь важны не только метрологические характеристики, но и соответствие государственным стандартам, наличие свидетельства о поверке, возможность пломбировки. Для технологического учета допускаются упрощенные схемы, если они решают задачу контроля внутри производства.
Типы расходомеров и их особенности
На промышленных объектах чаще всего встречаются четыре типа приборов.
- Турбинные — работают за счет вращения ротора в потоке газа. Отличаются высокой точностью в узком диапазоне расходов, но чувствительны к загрязнениям и требуют регулярного обслуживания.
- Вихревые — измеряют частоту пульсаций за телом обтекания. Надежны, не имеют движущихся частей, но чувствительны к вибрациям трубопровода.
- Ультразвуковые — рассчитывают расход по времени прохождения сигнала. Подходят для больших диаметров и широкого диапазона измерений, дороже в обслуживании.
- Диафрагменные (метод переменного перепада) — классика, проверенная десятилетиями. Просты и надежны, но имеют ограничения по диапазону и требуют стабилизации потока.
Выбор зависит от параметров среды: давления, температуры, расхода, наличия примесей. Универсального решения нет — каждый объект требует расчета.
Что влияет на точность показаний
Даже качественный прибор может давать погрешность, если условия эксплуатации не соответствуют проектным. Основные факторы риска: пульсация потока, недостаточные прямые участки до и после расходомера, перепады температуры, попадание влаги и механических частиц. Поэтому узел учета проектируется как единая система, а не как набор отдельных приборов.
Отдельный момент — поверка и калибровка. Регламентные сроки прописаны в документации производителя, и их нарушение автоматически ставит под сомнение достоверность данных. Если узел учета используется для коммерческих расчетов, поверка обязательна и проводится в аккредитованных центрах.
Инженерная часть: не только приборы
Узел учета редко существует сам по себе. Обычно он встроен в более крупную технологическую цепочку: подготовки газа, компримирования, подачи на энергоустановки. Например, при проектировании проектирование насосных станций для промышленных объектов инженеры одновременно решают задачи по компоновке трубопроводов, подбору арматуры и интеграции оборудования в единую систему управления. Такой подход экономит время и снижает риски несовместимости компонентов.
Отдельно стоит упомянуть блоки высокой заводской готовности. Это полностью смонтированные на раме технологические линии, включающие арматуру, датчики и обвязку. На объекте их остается только подключить к трубопроводам и системам управления. Такое решение сокращает сроки монтажа и упрощает пусконаладку.
На что смотреть при выборе оборудования
При подборе узла учета газового оборудования стоит учитывать несколько практических моментов. Во-первых, диапазон рабочих параметров — расход, давление, температура — должен покрывать не только номинальный режим, но и возможные отклонения. Во-вторых, важно оценить условия обслуживания: доступ к приборам, возможность замены без остановки всего процесса. В-третьих, следует проверить, насколько выбранная система интегрируется с существующими АСУ ТП.
При выборе насосного оборудования для вспомогательных систем, например для подачи реагентов или отвода конденсата, полезно заранее изучить технические характеристики насосов и сопоставить их с реальными условиями работы. Это помогает избежать ситуаций, когда оборудование работает на пределе возможностей и быстро выходит из строя.
И, пожалуй, главное: узел учета — это инженерная задача, а не просто покупка приборов. Грамотный проект на старте экономит гораздо больше, чем попытки исправить ошибки в процессе эксплуатации.
